1.目的：擬測試超聲波細胞破碎機破碎的效果。
　　
2.測試對象：小美超聲波細胞破碎機，型號為XM-1000T。
　　
3.測試方法：測試功率為40%，超聲時間為15min。溶液配比：5wt.%的六偏磷酸鈉溶液20ml+40ml純水或純水60ml。測試粉末質(zhì)量為0.5g。為減少液體溫度過高，超聲過程燒杯浸在大約200ml的水中，燒杯外的水面與燒杯內(nèi)水面接近。粒度測試所用激光粒度儀為馬爾文3000，測試方法為濕法，采用溶劑為水。
　　
4.測試內(nèi)容：鐵氧體粉末通過該儀器分散后進行粒度檢測，如果多次測量平均粒度結(jié)果穩(wěn)定在50nm則表示效果正常。
　　
5.測試結(jié)果：
　　
5.1未用破碎儀的測試結(jié)果：
　　
根據(jù)圖1和表1，未用破碎儀的平均粒徑的平均值為1.55μm。并且8次測試結(jié)果很穩(wěn)定，具有檢測穩(wěn)定。未加入表面活性劑的粉末具有很強的團聚傾向，存在超聲后粉末立即重新團聚?！?/p>

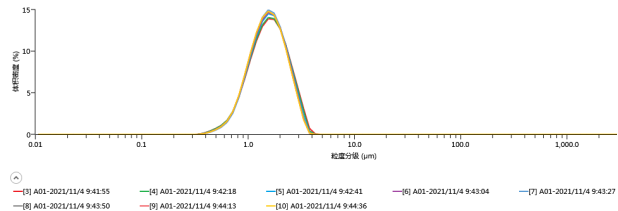

圖1. 未用破碎的粒徑分布圖

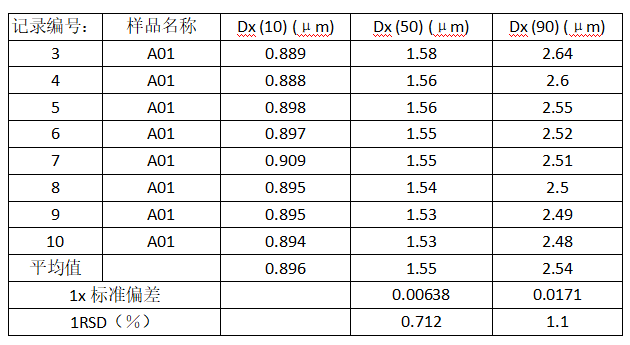

表1. 未用破碎的粒徑統(tǒng)計結(jié)果

5.2加用破碎儀破碎測試結(jié)果
　　
根據(jù)圖2和表2。加用超聲破碎儀破碎的粉末的平均粒徑的平均值為62.3nm，遠遠小于第一次沒用破碎的粒徑。統(tǒng)計結(jié)果較穩(wěn)定，但是圖2中的粒徑分布出現(xiàn)不同的高度。粉末實際分布就是如此，但是統(tǒng)一值為二分之一峰面積對應的粒徑。

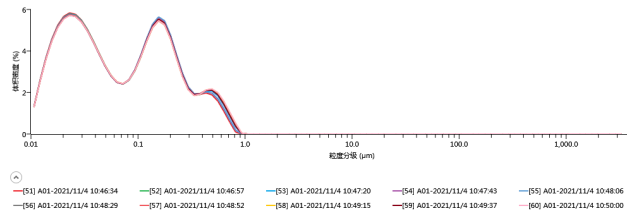

圖2. 破碎后的粒徑分布圖

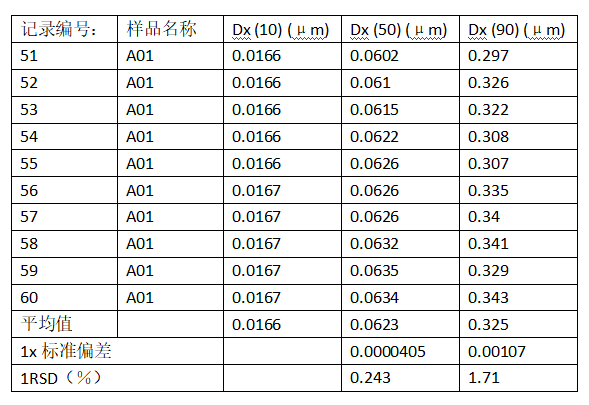

表2. 破碎后的粒徑統(tǒng)計結(jié)果

5.3結(jié)果分析：
　　
未超聲得到的平均粒徑為1.5μm，而加入超聲得到的粉末平均粒徑為63nm。首先結(jié)果值已經(jīng)達到目的要求。此外，兩個相差巨大的結(jié)果值也說明超聲具有非常顯著的超聲效果。
　　
6. 結(jié)論：
　　
該超聲細胞破碎機測試結(jié)果達標，可以投入使用
　　
7.超聲破碎實物圖：
